Комплексный обзор плугов и глубокорыхлителей

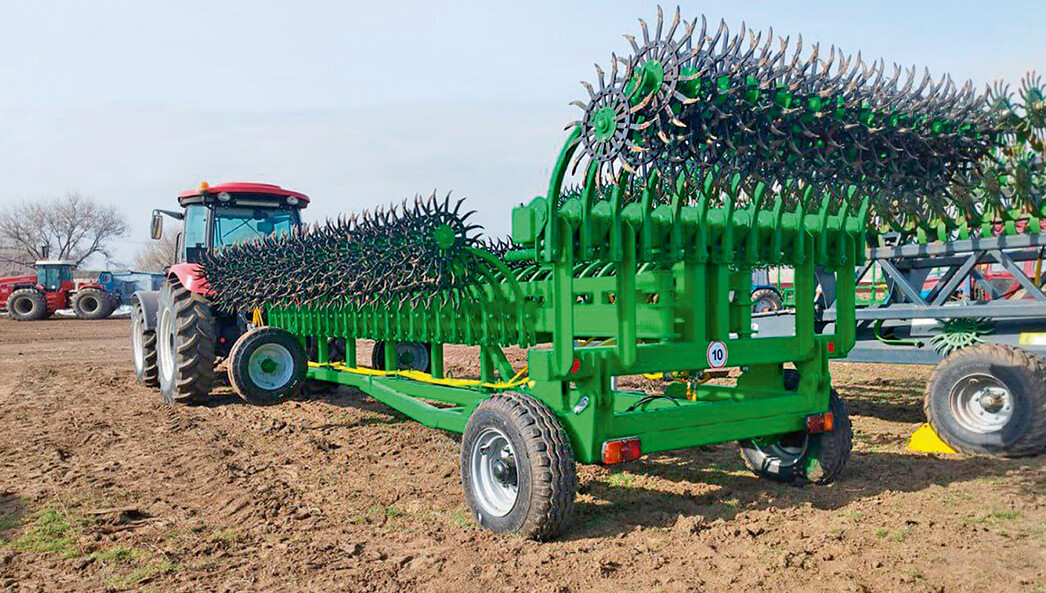

Сельхозмашиностроительное предприятие ООО «Компания САРМАТ» выпускает мотыги ротационные навесные и прицепные с разной шириной захвата.

⠀

Мотыги ротационные предназначены для сплошной обработки (рыхления и уничтожения нитевидных сорняков) посевов кукурузы, подсолнечника, клещевины и других пропашных культур, высеянных с междурядьями 70 во всех зонах России на почвах всех типов, при влажности 8-24% и твердости до 1,6 Мпа (16 кгс/см), а также для рыхления и уничтожения сорняков посевов озимой и яровой пшеницы ячменя и других колосовых культур.

Ротационные рабочие органы бороны создают наиболее оптимальный фон для начального развития корневой системы растений любых культур, разрушая монолитную почвенную корку (образующуюся после выпадения осадков и поливов), хорошо мульчируя верхний слой почвы и сохраняя влагу.

Прицепная мотыга ротационная МРШ-12С-01 может производить обработку всходов пропашных культур в ранние сроки (со стадии двух-трех листиков) посеянных с междурядьем 70 см, при условии комплектации бороны проставками для транспортных колес, обеспечивающими колею 2 800 мм.

Навесная мотыга ротационная МРН-11СК может работать по посевам с междурядьем 45 см.

Прицепная мотыга ротационная МРШ-16С предназначена только для рыхления и уничтожения сорняков посевов озимой и яровой пшеницы ячменя и других колосовых культур.

Навесная машина МРН-6.3С состоит из бруса с надбрусником, на который крепятся: замок автосцепки, два несущих колеса, секции рабочих органов и транспортное приспособление. МРН-6.3С агрегатируется с тракторами мощностью от 80 л. с.

Соединение мотыги с навеской трактора осуществляется замком и рамкой сцепки автоматической, присоединяемой к тягам навески трактора. Транспортное приспособление включает в себя сницу, опору и транспортное устройство.

Модели навесных мотыг МРН-8,6СК «Буран», МРН-11СК «Орикон» агрегатируются с тракторами мощностью от 130 л. с. и имеют ширину захвата 8,6 и 11 м, соединение с трактором осуществляется трёхточечной навеской.

Модель МРШ-12С-01 «Буран» агрегатируется с тракторами мощностью от 130 л. с. и имеет ширину захвата — 12 м. Способ агрегатирования — полуприцепной. Транспортный габарит 2,5 метра делает возможным перевозить технику по дорогам общего пользования.

Модель МРШ-16С агрегатируется с тракторами мощностью 150-180 л. с. и имеет ширину захвата — 16 м. Способ агрегатирования — полуприцепной. Транспортный габарит — 3,6 метра.

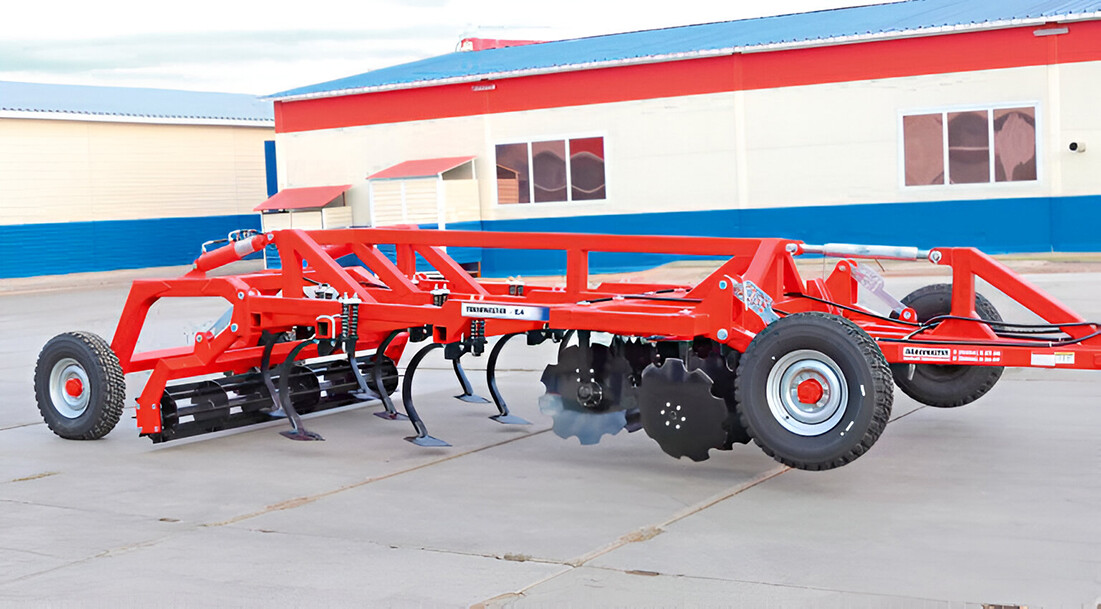

Производственная компания «Агромастер» выпускает дисковый глубокорыхлитель TERRAMASTER с шириной захвата от 2,4 до 6 метров, с количеством лап от 8 до 20.

При разработке данного агрегата была поставлена задача получить почвообрабатывающую машину, способную за один проход обработать участки с большим количеством растительных остатков: поля после кукурузы, подсолнечника, многолетних трав и т. д., участки, где не справляются дискаторы и плуги.

TERRAMASTER предназначен для безотвального рыхления на глубину до 28 см. Обеспечивает качественную разделку поверхностного слоя почвы, формирует мелкокомковатую структуру с помощью встроенного двухрядного зубчатого или тяжелого планчатого катка. Для работы на полях с большим количеством растительных остатков или для интенсивной предварительной разделки поверхностного слоя комплектуется одним или двумя рядами тяжелых дисковых органов на индивидуальных стойках (варианты TERRAMASTER-1D и TERRAMASTER-2D).

Специалисты компании выделяют следующие преимущества дискового глубокорыхлителя TERRAMASTER:

✓ По сравнению с плугом требует меньших энергозатрат и меньшей мощности трактора. Расход топлива на обработку единицы площади уменьшается, а производительность увеличивается. Кроме того, агрегат не образует свально-развальных борозд и не требует переездов вокруг загона.

✓ Отличное орудие для работы в условиях засухи и эрозии. Растительные остатки в поверхностном слое формируют мульчирующий слой и защищают почвы от иссушения и эрозии.

✓ Производит послойное рыхление: дисками на глубину до 15 см и чизельными лапами на глубину до 28 см. Обеспечивается качественное перемешивание.

✓ Производит тройную обработку поверхностного слоя почвы: дисками, чизельными лапами, двумя рядами тяжелых зубчатых катков. Обеспечивает качественный поверхностный слой для посева.

Инженеры ПК «Агромастер» отмечают, что орудие хорошо подходит для обработки почвы после грубостебельных культур (кукурузы, подсолнечника и т. п.) и полей с большим количеством растительных остатков. Требуемое качество достигается за один проход агрегата по полю. При обработке на глубину до 15 см TERRAMASTER полностью заменяет четырехрядные дисковые агрегаты и тяжелые дисковые бороны. TERRAMASTER легче, прочнее и надежнее чем дисковые бороны. У него мало подшипниковых узлов, которые часто выходят из строя у дисковых агрегатов. Он прост по конструкции и в эксплуатации. Затраты на содержание агрегата минимальны. Стоимость расходных материалов и рабочих органов намного меньше, чем у дисковых агрегатов и плугов.

Сельхозпредприятие АО «БашАгроМаш» выпускает несколько модификаций плугов и глубокорыхлителей.

⠀

Плуги чизельные представлены следующими моделями: ПЧН-2,5, ПЧН-3, ПЧН-4КТ, ПЧН-5КТ, ПЧП-6КТ, а также производится плуг трехкорпусной навесной ПН-3. Глубокорыхлители навесные представлены моделями: ГРН-2,5, ГРН-3,5, ГРН-4,5.

Плуг чизельный ПЧП-6КТ предназначен для глубокого вертикального рыхления уплотненного непромокаемого слоя почвы без оборота пласта и без повреждения стерни взамен зяблевой вспашки. Также используется для глубокого рыхления почвы на склонах и паровых полях, для послеуборочного рыхления и предпосевной обработки стерневых и мульчированных агрофонов, заплывших почв и для обработки залежных земель и кормовых угодий. При применении ПЧП-6КТ разуплотняется плужная подошва и улучшается водно-воздушный режим корневого слоя, предотвращается эрозия почвы, наполняется влагой и повышается урожайность. Техника оснащается трубчатым или двойным зубчатым катком. Каток измельчает почву, перемешивает растительные остатки и слегка прессует поверхность почвы.

Производственные мощности АО «БашАгроМаш» расположены в Республике Башкортостан (г. Стерлитамак). Предприятие было образовано в 1929 году. Сегодня АО «БашАгроМаш» выпускает широкую линейку различного сельскохозяйственного оборудования.

Производственное общество с ограниченной ответственностью «Техмаш» основано в 1990 году в г. Лида (Республика Беларусь), как специализированное предприятие по производству сельскохозяйственной техники. Основными видами продукции данного предприятия являются:

● агрегаты комбинированные АКШ и АПК;

● культиваторы для сплошной, предпосевной и паровой обработки почвы: КПМ, КПМП с шириной захвата от 4 до 24 метров; КПС и КНС с шириной захвата от 1,7 до 6,3 метров;

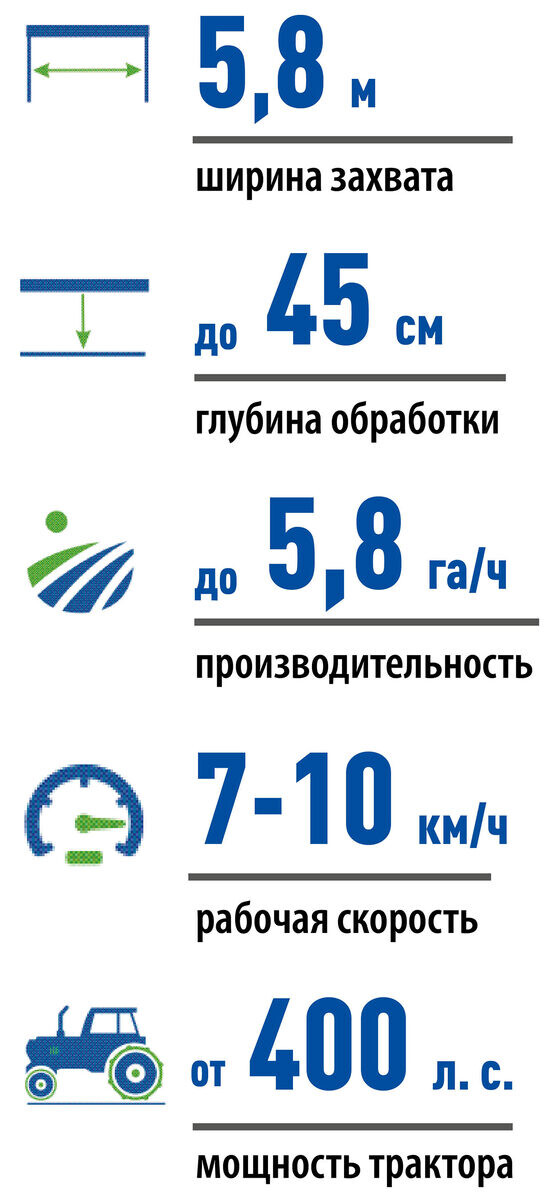

Алтайское сельхозмашиностроительное предприятие VELES разработало и реализует аграриям свой новый глубокорыхлитель ПЧ-4,5М.

⠀

Он предназначен для проведения безотвального рыхления почвы на глубину до 50 см с целью разрушения плужной подошвы, что создает оптимальные условия для инфильтрации и аэрации верхнего слоя почвы, а также обеспечивает беспрепятственное развитие корневой системы растений.

Опорный планчатый каток позволяет заделывать семена падалицы и сорняков на уровень, достаточный для активации их роста, давая возможность значительно очистить ваше поле перед следующим сезоном.

С помощью крыльчатых лемехов можно установить ширину подрезания 55 или 310 мм в зависимости от задач на поле. Планчатый каток выравнивает поверхность и дробит глыбы, но не перемешивает почву, оставляя большую часть растительных остатков на поверхности, что способствует защите почвы от ветровой и водной эрозии.

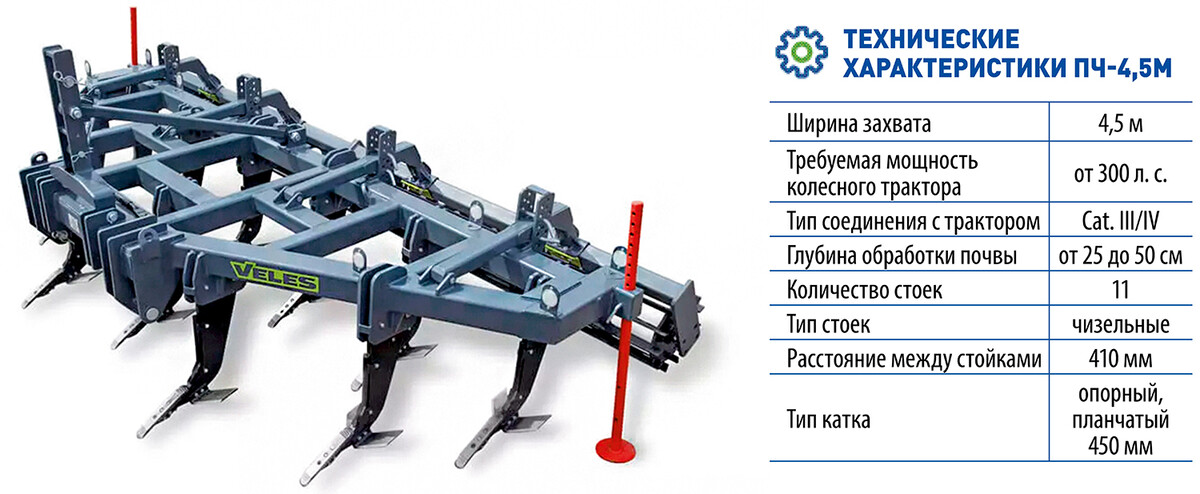

Сельхозмашиностроительное предприятие VELES также производит модели плугов-глубокорыхлителей: ПЧ-4,5Ч иПЧ-4,5П.

ПЧ-4,5Ч предназначен для проведения безотвального рыхления почвы на глубину до 45 см с целью разрушения плужной подошвы. С помощью крыльчатых лемехов можно установить ширину подрезания 55 или 310 мм. Зубчатый каток измельчает глыбы и комья, которые образуются в результате работы орудия. Инновационное исполнение катка позволяет проводить измельчение даже в области стыка секций.

Симметрично расположенные стойки параплау на модели ПЧ-4,5П вызывают сдвиги почвы в горизонтальной плоскости навстречу друг другу, что позволяет производить рыхления на тяжелых и липких почвах.

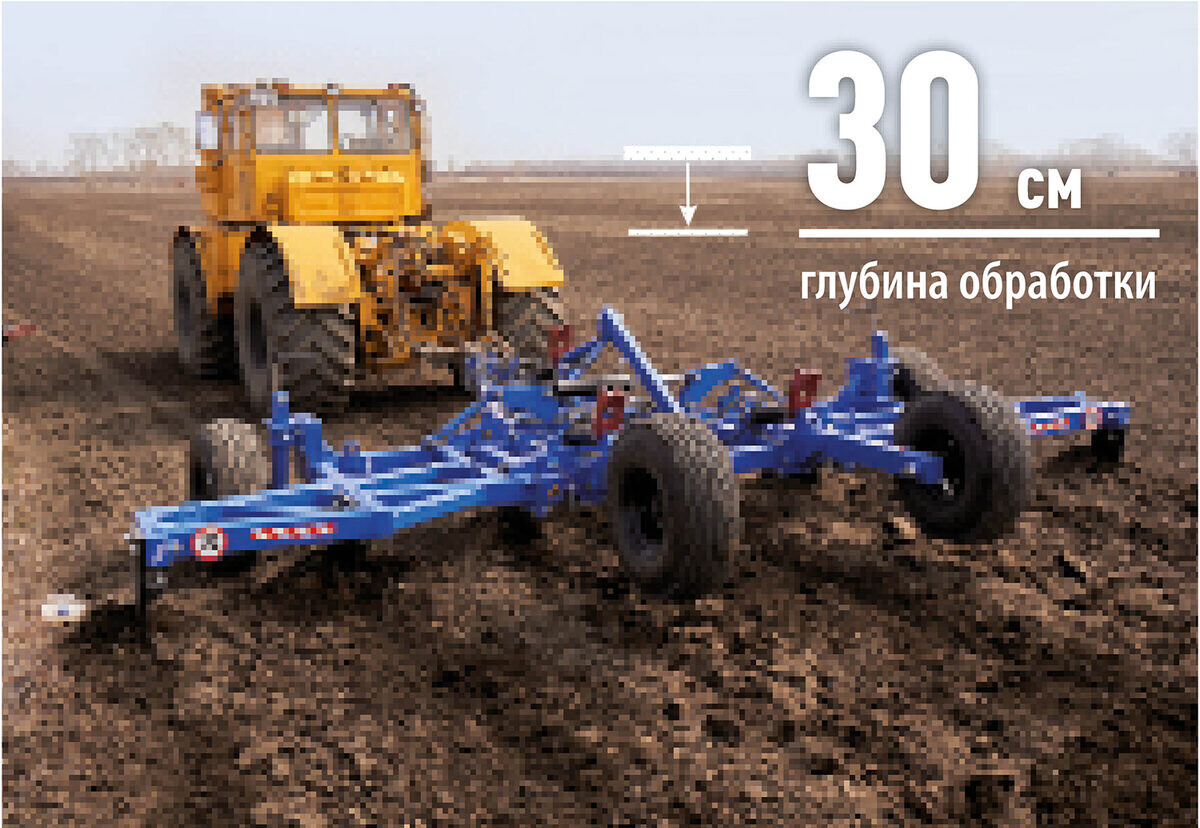

Сельхозмашиностроительное предприятие ООО «ДиборЭкспорт» выпускает полуприцепной плоскорез-глубокорыхлитель КПГ-7 «Дибор». Это удобное и функциональное агротехническое оборудование используется для рыхления грунтов, обработки целинных земель, удаления сорняков, измельчения стерни при рекультивации после уборки урожая, а также для основной обработки чистых паров.

⠀

В степных районах плоскорезы-глубокорыхлители КПГ-7 используют, например, для глубокого рыхления стерневого пара (обычно в конце августа) и для осенней безотвальной обработки в зернопаровых севооборотах под третью культуру.

Глубина обработки почвы у КПГ-7 достигает 30 см. Орудие обладает крепкой рамой из бруса 140х100х8 мм, толщина стойки достигает 36 мм. Рабочие органы имеют перекрытие, что гарантирует полное подрезание сорняков и равномерное рыхление без оборота. Агрегатируется с трактором от 380 лошадиных сил, имеет ширину захвата 7 метров.

Глубокорыхлитель КПГ-7 «Дибор» позволяет производить разноглубинную обработку почвы, он совмещает функцию плоскореза и глубокорыхлителя, эффективно разрушает плужную подошву. Его использование способствует накоплению влаги в осенне-зимний период, а также предотвращает поверхностный сток плодородного слоя почвы. Не нарушает натуральные протоки, созданные корнями растений, улучшая влагопроницаемость почвы.

Производственные мощности ООО «ДиборЭкспорт» расположены в Омской области. Предприятие выпускает посевную и почвообрабатывающую технику: комплекс из сеялок-культиваторов зернотуковых, загрузчики сеялок, сцепки бороновальные гидрофицированные, бороны цепные Двуреченского, культиваторы плоскорезы и чизельные плуги, агрегаты для внесения удобрений.

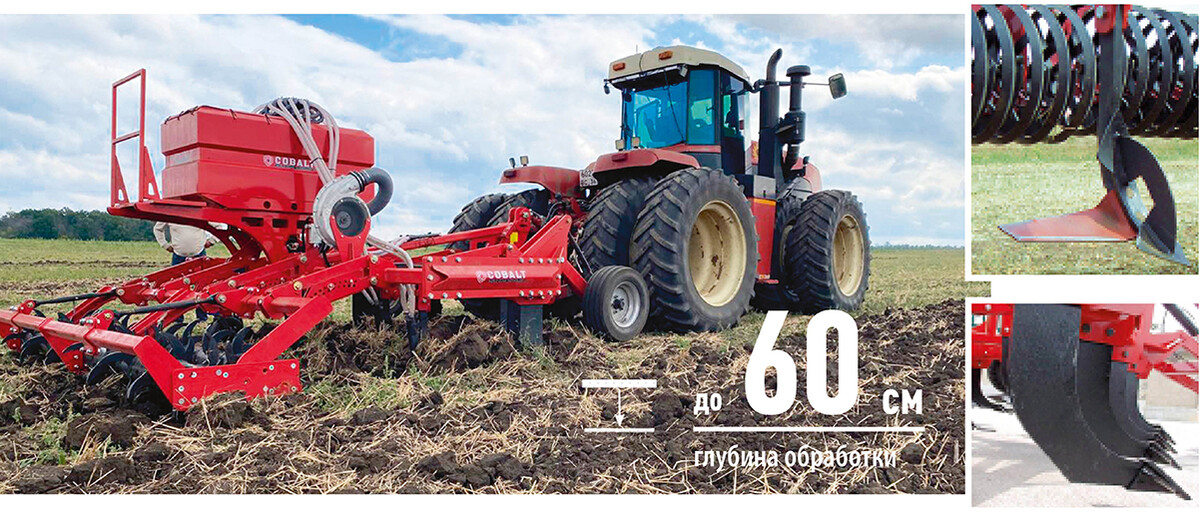

Производственная компания «Кобальт» выпускает и поставляет аграриям глубокорыхлители «Дельта» с шириной захвата от 3 до 6 метров.

⠀

За один проход глубокорыхлитель «Дельта» выполняет следующие операции:

– объемное рыхление или щелевание (в зависимости от вида применяемых наральников) на глубину от 30 до 60 см;

– рыхление и крошение верхнего слоя почвы (до 35 см) и подрезание сорной растительности;

– измельчение и заделку растительных остатков, удобрений и мульчирование ими поверхности поля; выравнивание и уплотнение поверхности поля.

Специалисты компании выделяют следующие преимущества глубокорыхлителя «Дельта»:

✓ Рама орудия выполнена из профильной трубы в виде равнобедренного треугольника, позволяющая перераспределять усилия, что снижает нагрузку на раму. Перераспределение нагрузки обеспечивается путем переноса ее на трактор за счет использования гидроцилиндра дышла. Дельтаобразная рама из профильной трубы обеспечивает повышенную прочность при большой ширине захвата, ширина следов зубьев 50 см.

✓ Два ряда рабочих органов предназначены для основной обработки почвы, первый ряд выполняет объемное глубокорыхление с отрывом пласта или щелевание на глубину от 30 до 60 см, второй ряд – стерневую обработку до глубины 35 см. Совмещение технологических операций, которое обеспечивает ресурсосбережение и сохраняет почву в структурном состоянии возможно при использовании комбинированных машин, выполняющих за один проход несколько операций и по возможности сохраняющих естественный почвенный фон.

Глубокорыхлитель «Дельта» стандартно оснащается прикатывающими катками. Имеет навесное и прицепное навешивание. Рабочая скорость составляет 6-8 км/ч. Глубина обработки: до 60 см. Орудия могут оснащаться бункером для внесения удобрений на глубину обработки до 35 см. Орудия комплектуются мощными передними стойками высотой 800 мм, с защитой через срезной болт, которые ведут обработку на глубину до 60 см. Стойки в зависимости от технологии обработки могут снаряжаться двумя видами лап: долотообразными для щелевания или наральниками для отрыва и подъема пласта – можно производить сплошное или полосовое рыхление.

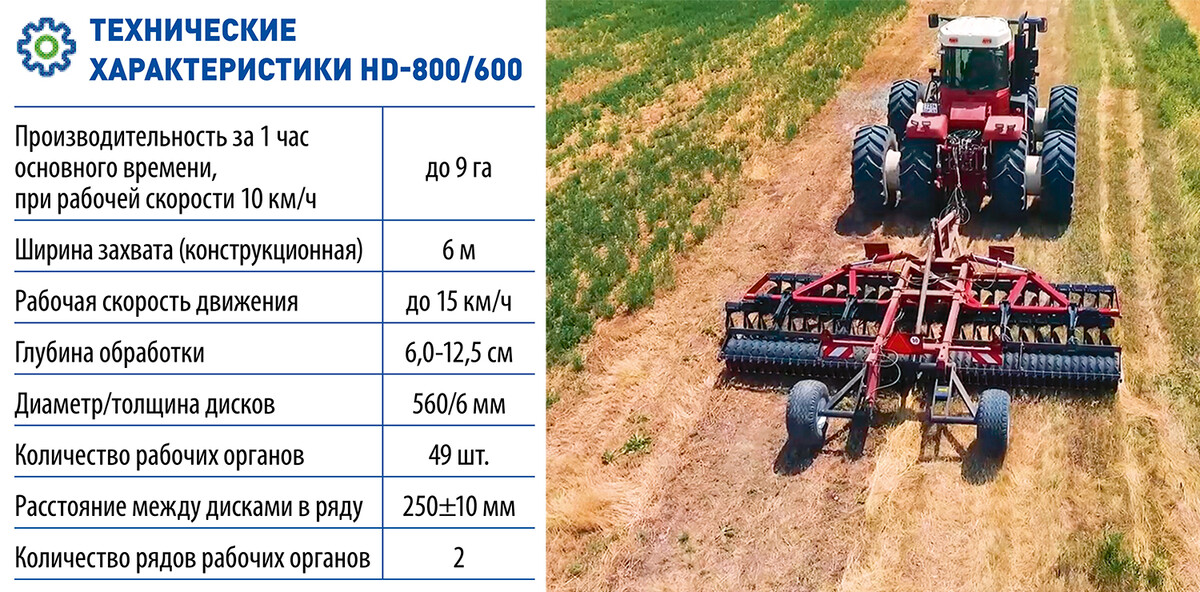

Дивизион прицепной и навесной техники Ростсельмаш предлагает аграриям свою новую разработку – борону-мульчировщик HD-800/600. Этот агрегат относится к типу универсальных почвообрабатывающих орудий, которые можно использовать весной на закрытии влаги и заделке удобрений, летом для уничтожения сорной растительности и осенью для послеуборочной обработки.

⠀

Вырезные диски HD-800/600 эффективно измельчают пожнивные остатки и заделывают их в верхнем слое почвы, заглубляясь до 12 см. Каждый рабочий орган мульчировщика индивидуально крепится на раме посредством эластичных резиновых демпферов. Это способствует лучшему копированию рельефа почвы в сравнении с другими агрегатами, у которых стойки имеют жесткое крепление. Индивидуальная подвеска дисков обеспечивает наилучшую пропускную способность почвы и растительных остатков. Также эластичные резиновые демпферы не требуют технического обслуживания и гасят вибрации, что защищает рамную конструкцию и ее сопряжения от перегрузок.

Зубчатые диски диаметром 560 мм и толщиной 6 мм – основа качественной работы мульчировщика. Благодаря оптимальной форме и углам ориентации, при работе на глубине от 6 см достигается сплошное подрезание корневой системы растений. Два ряда зубчатых дисков успешно справляются с этой задачей и тщательно заделывают пожнивные остатки в поверхностном слое.

Прикатывающий прорезиненный каток с шинами атмосферного давления и чистиками уплотняет, разрушает почвенные комья и создает выровненный слой на поверхности поля.

Благодаря несложной конструкции трудоемкость настройки и обслуживания бороны-мулчировщика сведены к минимуму. Настройка поперечного смещения заднего ряда рабочих органов производится при сборке бороны и уточняется при запуске в эксплуатацию. В дальнейшем регулировка не требуется.

Для достижения максимальной надежности в узлах HD-800/600 применяются только не требующие обслуживания подшипники. Благодаря этому исключается необходимость в регулярном смазывании и значительно сокращаются затраты на обслуживание.

Сельхозмашиностроительное предприятие ООО «БДТ-АГРО» выпускает следующие модели плугов:

● плуг чизельный навесной (ПЧН) и прицепной (ПЧ),

● плуг лемешный оборотный ВАРЯГ^®,

● плуг лемешный загонный регулируемый ВАРЯГ^®,

● плуг чизельный ПЧП со стойкой параплау.

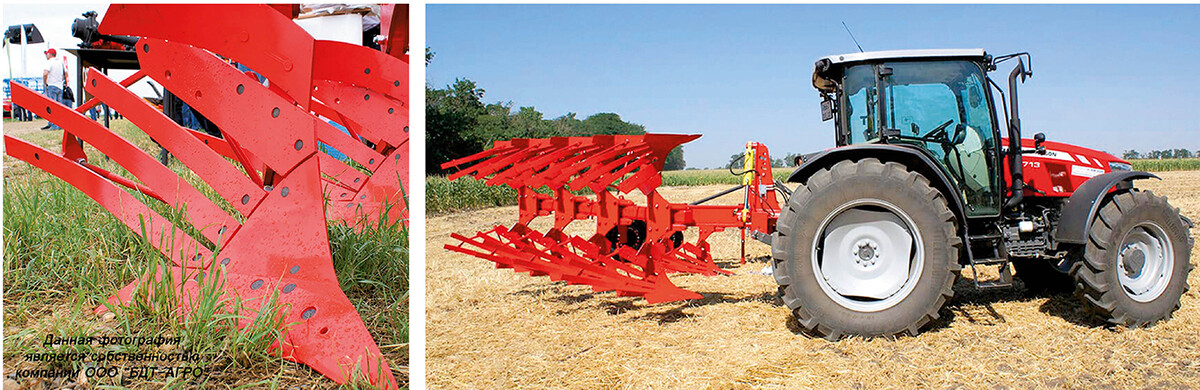

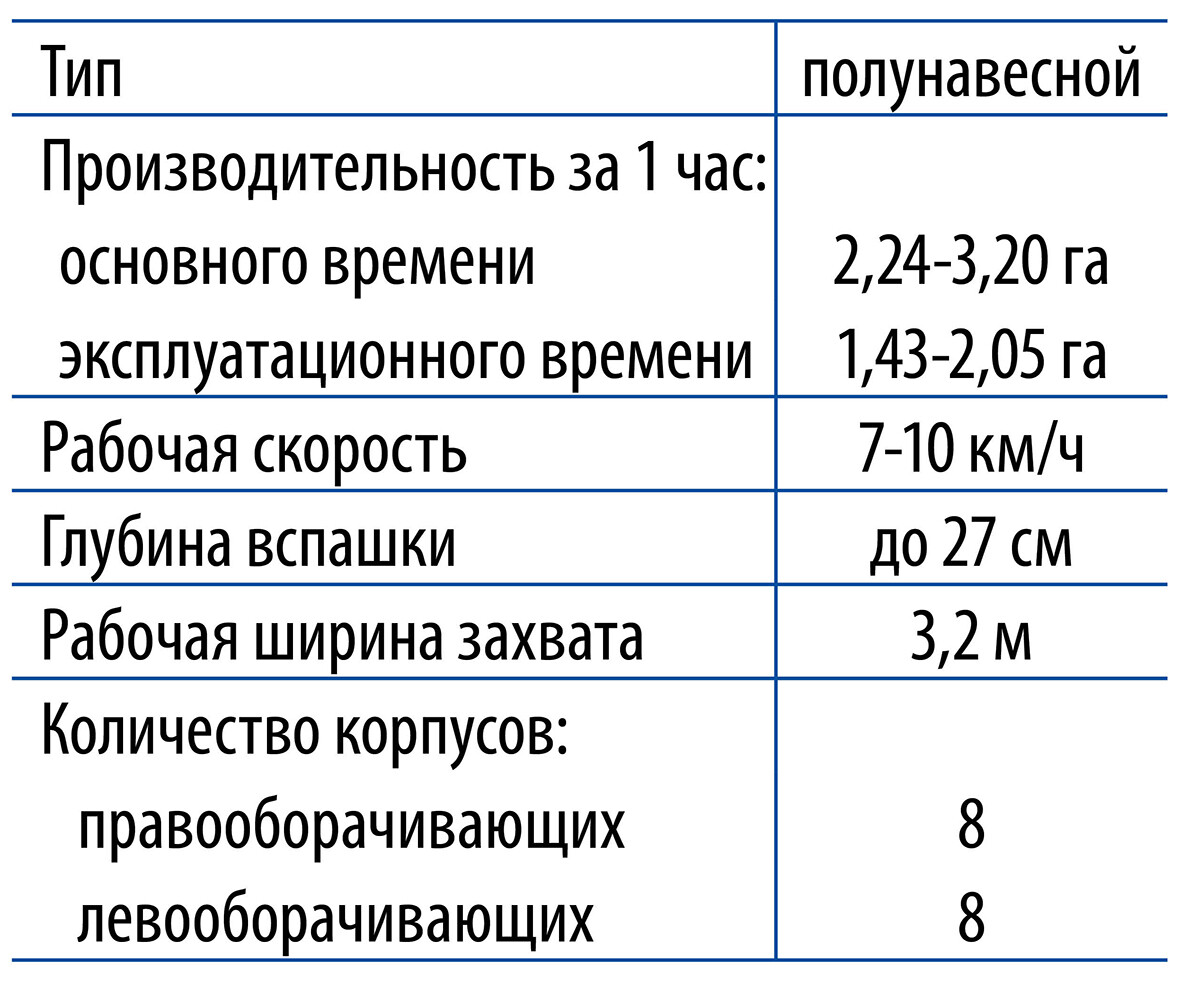

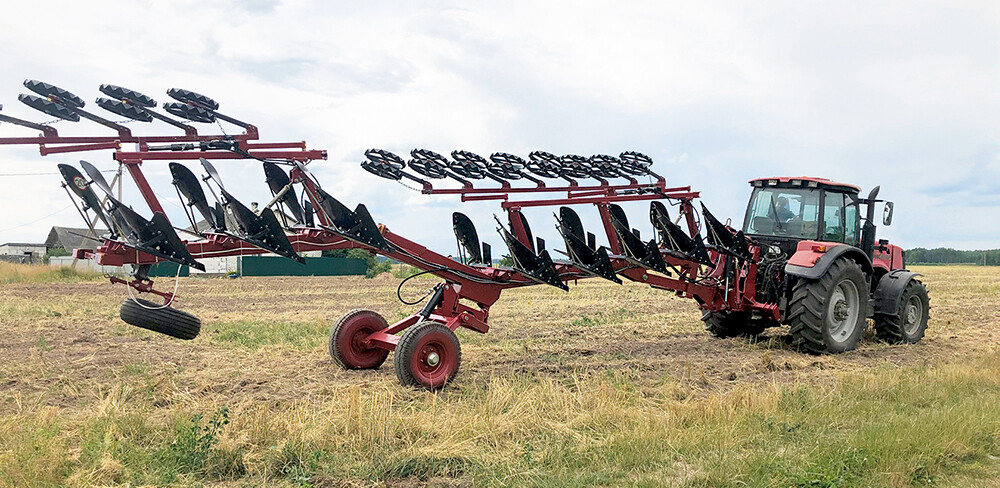

Плуг лемешной оборотный ВАРЯГ^® предназначен для вспашки различных почв, в том числе слабокаменистых. Производит гладкую вспашку челночным способом без свальных и развальных борозд. Для этого имеет правооборотный и левооборотный корпус, образующие плужную пару.

Плуг имеет ступенчатую регулировку захвата каждого корпуса в диапазоне 35-52см. Регулировка ширины захвата плуга осуществляется перестановкой болтов крепления плужных пар и опорного колеса, а также внутренним талрепом рамы плуга. Регулировка ширины захвата первого корпуса осуществляется бесступенчато наружным талрепом. Техника имеет широкий выбор сменных отвалов (в том числе перьевых), предплужников и углоснимов. Опционально устанавливаются дисковые либо неподвижные ножи, а также почвоуглубители.

⠀

Рама плуга имеет небольшой вес, но обеспечивает длительный срок службы. В задней части рамы установлен фланец для присоединения дополнительной плужной пары. Большое расстояние между корпусами и специфическая форма стоек корпусов обеспечивает большое свободное пространство, тем самым гарантируется работа без забивания рабочих органов. Все корпусные стойки оснащены предохранительными срезными болтами. Угол вхождения каждого корпуса регулируется индивидуально. Благодаря чему всегда обеспечивается хорошее вхождение плуга в почву.

Плуги ВАРЯГ^® 2; 2+1; 3+1 являются навесными орудиями.

Плуги ВАРЯГ^® 5; 5+1 в рабочем положении используются как навесные. В транспортном положении переоборудуются в полунавесные орудия.

Плуги ВАРЯГ^® 7; 7+1; 7+2 являются полунавесными орудиями.

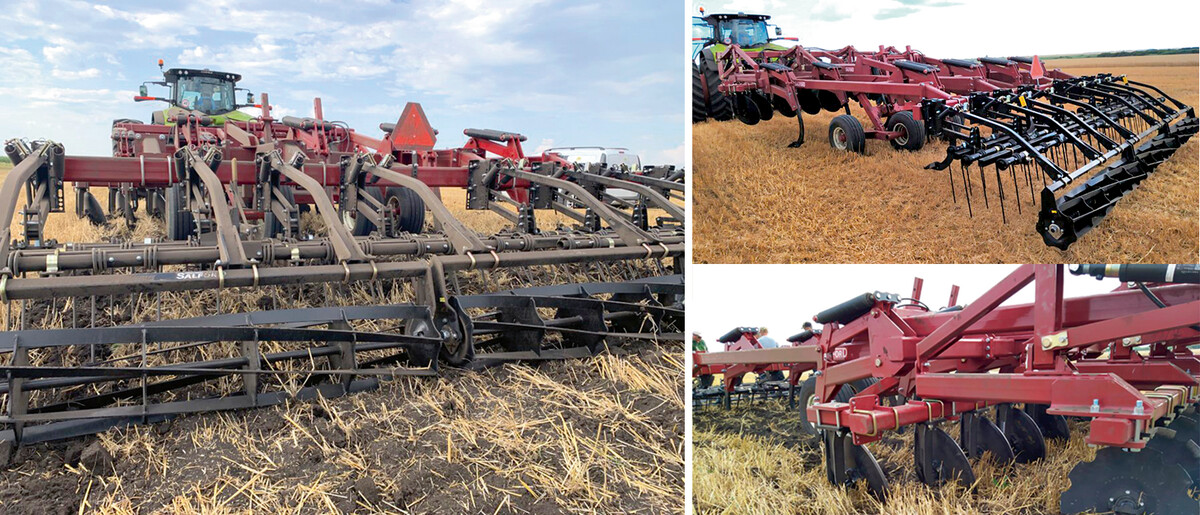

Омское сельхозмашиностроительное предприятие ООО «ПО «Сэлфорд» выпускает глубокорыхлители Salford DRH 9800. За один проход техника измельчает растительные остатки, последовательно разрушает уплотнение почвы и выравнивает поверхность.

⠀

В передней части рамы есть два ряда дисков, каждый из которых установлен на индивидуальной стойке. Сферические диски (зубчатые и/или гладкие) предназначены для измельчения и максимального перемешивания плотных пожнивных остатков. Гидравлическая система обеспечения давления дисков на почву оснащается предохранительным разгрузочным клапаном для предотвращения серьезной поломки орудия при столкновении с препятствием.

Средняя часть рамы занята щелевателем – стойки расставлены в три ряда через 51 см. После прохода стоек участки почвы, попавшие между ними, разрушены и смещены под воздействием подъема долотьями и сдавливания между стоек. Каждая стойка имеет пружинный механизм защиты с сопротивлением от 1000 до 1816 кг.

Завершает обработку навесная усиленная трехрядная борона (зуб 12,7 мм х 500 мм) и вычесывающие катки (диаметр – 356 мм). Ребра вычесывающего катка расположены по спирали. Каток прикатывает поверхность, разбивает комки, плющит пожнивные остатки. Глубина обработки составляющих компонентов орудия регулируется индивидуально: диски работают до 10 см, лапы щелевателя от 15 до 41 см.

Рама орудия опирается на широкие колеса на тандемной подвеске. Ее конструкция предусматривает копирование крупных неровностей, что обеспечивает плавность хода и предотвращает «зарывание».

Глубокорыхлитель почвы Salford DRH 9800 работает по различным фонам, в том числе и по многолетним травам. Глубокорыхлители заделывают пожнивные остатки в верхний слой и создают мульчу, восстанавливают фильтрацию почвы и обеспечивают свободный доступ кислорода на обрабатываемую глубину. Создаются условия для активного накопления влаги и ускорения минерализации пожнивных остатков.

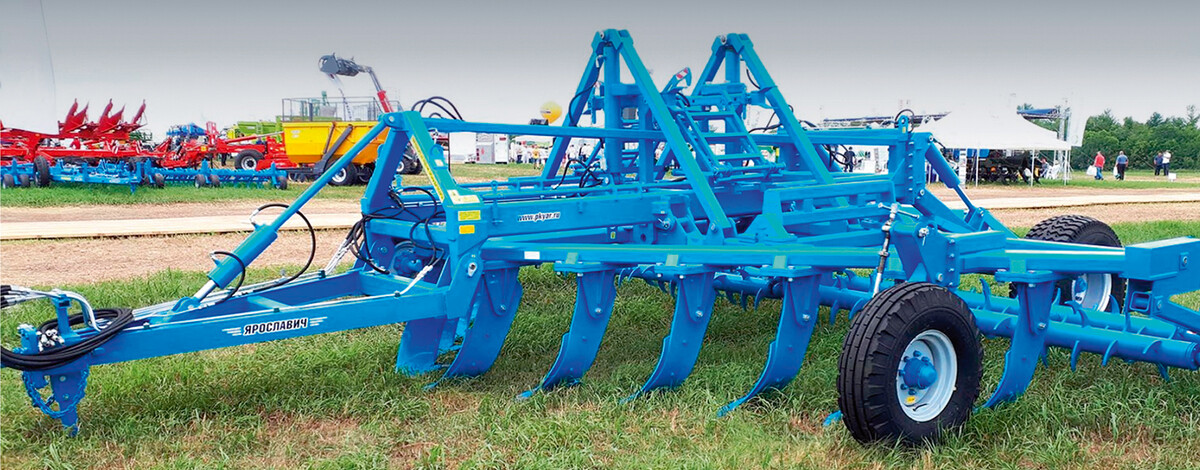

ПК «Ярославич» производит блочно-модульные плуги-глубокорыхлители серии «Зубр» с шириной захвата 3, 4 и 6 метров.

⠀

Они предназначены для основной безотвальной обработки почв с удельным сопротивлением до 0,09 МПа под зерновые и технические культуры на глубину до 45 см. Техника может использоваться по отвальным и безотвальным фонам для углубления и разуплотнения пахотного горизонта взамен зяблевой и весенней пахоты, улучшения лугов и пастбищ.

Специалисты ПК «Ярославич» отмечают, что с развитием механизации в сельском хозяйстве происходит все большее уплотнение почвы при обработке. При уплотнении почвы ухудшается водно-воздушный режим и условия минерального питания растений, следовательно, снижается урожайность, усиливается эрозия почвы, засоренность посевов и зараженность бактериями и вредителями, возрастают затраты на обработку. Наиболее эффективное средство борьбы с переуплотнением почвы – механическое рыхление на заданную глубину.

Инженеры компании «Кронос» выделяют следующие преимущества техники:

⠀

✓ Простая и надежная система крепления секции на раму. Кронштейн изготовлен по штампо-сварной технологии и имеет большой запас прочности.

✓ Стойка изготовлена из профильной трубы 40×40×3, которая обрабатывается давлением в холодном состоянии.

<p>

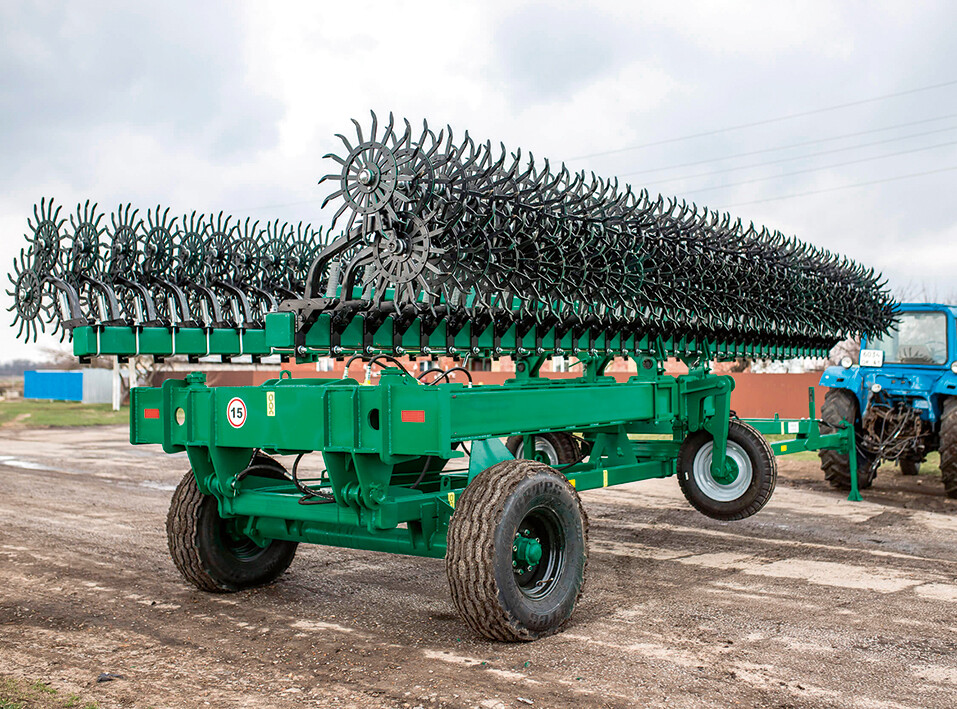

<strong>МРШ-16Н. </strong>фото: kronos61.ru </p>

МРШ-16Н. фото: kronos61.ru

На заводе не ослабляют металл нагревами и прокатывают дополнительные ребра жесткости, что дает упрочнение и долговечность конструкции. В стойку вваривается подшипниковый корпус из трубы БШХД ГОСТ 8734-75, в который установлены подшипники ШСП-20 (2 шт.). Данный подшипник является наиболее подходящим по своим характеристикам. В узле отсутствует полное вращение. Применение любых других подшипников специалисты предприятия считают конструкторской ошибкой. Для обслуживания предусмотрена пресс-масленка. Данный узел достаточно промазывать 2-3 раза в сезон. Регулировка по необходимости.

⠀

✓ Коромысло, которое крепится к стойке, вырезается лазером из стального листа толщиной 14 мм. В заготовку вваривается корпус подшипника, который в свою очередь изготавливается из бесшовной холоднодеформированной трубы (БШХД) по ГОСТ 8734-75. В корпус устанавливаются подшипники ШСП-20 (2 шт.), показатели несущей способности которых обеспечивают стабильную работу на протяжении всего срока службы при минимальной затрате времени на обслуживание. Смазка осуществляется посредством пресс-масленки, установленной непосредственно на коромысле. Периодичность смазки 2-3 раза в сезон. Регулировка зазоров – по мере необходимости.

✓ Пружина, прижимающая рабочий орган к поверхности почвы, изготавливается из материала ст. 60С2А диаметром 6 мм в соответствии с ГОСТ. Расположение пружины исключает ее забивание грунтом в процессе работы. Имеет глубокие зацепы, исключающие самопроизвольный демонтаж.

Российское предприятие ЗАО «КОМЗ-Экспорт» выпускает почвообрабатывающую технику: агрегаты дисковые, культиваторы, бороны ножевые, плуги чизельные. Оборудование известно аграриям под брендом TIGARBO.

⠀

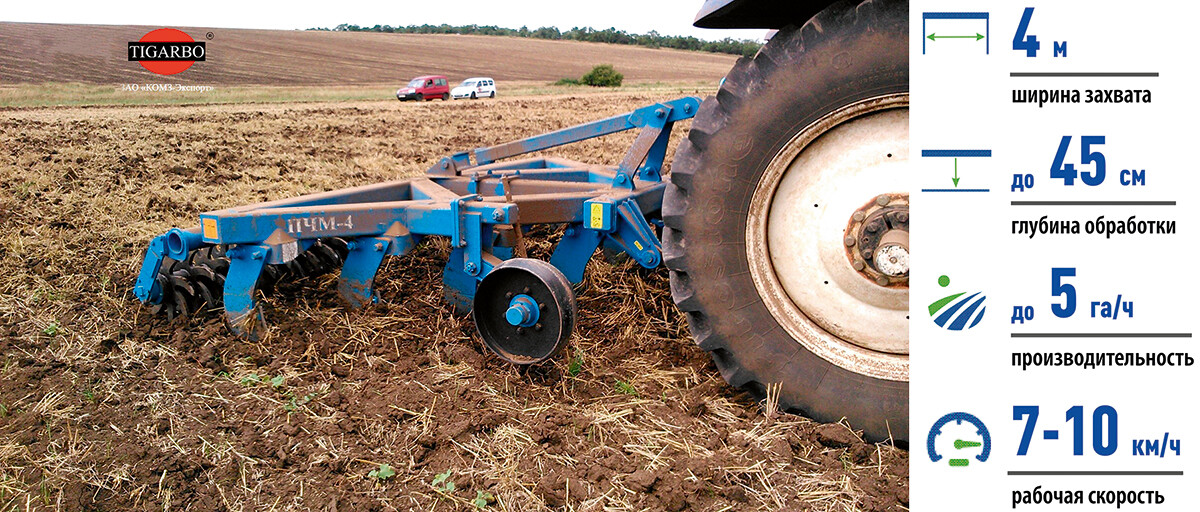

Плуг чизельный ПЧМ-4СТ предназначен для рыхления почвы по отвальным и безотвальным фонам с углублением пахотного горизонта, безотвальной обработки почвы взамен зяблевой и весенней пахоты, глубокого рыхления почвы на склонах. Плуг чизельный обеспечивает обработку почвы на глубину до 45 см. Может применяться во всех зонах земледелия.

Агрегаты дисковые, выпускаемые предприятием ЗАО «КОМЗ-Экспорт», предназначены для обработки залежных земель, покрытых густой растительностью, пласта многолетних трав, лущения стерни после уборки зерновых и высокостебельных сидератов, а также могут использоваться при разделке пластов почвы после вспашки и поверхностной обработки переуплотненных почв. Ножевые бороны предназначены для деформации и измельчения послеуборочных пожнивных остатков высокостебельных сельскохозяйственных культур.

Предприятие «КОМЗ-Экспорт» расположено в г. Каменск-Шахтинский (Ростовская область). Завод был образован в 1945 году и работал вначале как ремонтно-техническая база, где проводился выпуск и ремонт горнопроходческого и строительного оборудования. В 1953 г. был образован «Каменский опытный механический завод» по производству сварочных электродов и грузоподъемных кранов, а также оборудования для подготовки и подачи бетона. В 1997 г. было создано Общество с ограниченной ответственностью «КОМЗ-Инвест», главной продукцией которого стала строительная техника и сварочные электроды. А в 1999 году компания была переименована в ЗАО «КОМЗ-Экспорт». Завод выпускает продукцию под торговой маркой TIGARBO. Основу линейки продукции составляют: автобетоносмесители, бетонные заводы, сварочные электроды и абразивные круги, почвообрабатывающая техника, моторные катамараны, парковые фонари, электромобили.
