Обзор новых инъекционных растениепитателей

Впервые технология Cultan была разработана в 60-х годах сельскохозяйственным ученым Карлом Зоммером, ведущим специалистом Рейнского университета (Германия), и получила широкое распространение по всему миру.

Технология инъекционного внесения удобрений возникла не случайно, а как ответ на минусы, которые имеются у традиционных методов внесения — путем разбрасывания и опрыскивания.

По мнению специалистов немецкой компании KWD, даже самый современный разбрасыватель не дает возможности на 100% равномерно распределить удобрения по полю. В первую очередь это связано с физическим отличием гранул удобрений во фракциях — они разные по весу, размеру. Даже если идеально выполнены все технические настройки разбрасывателя, более мелкая гранула будет сыпаться вниз бункера, а более крупная — оставаться наверху. Когда мелкая гранула вся выработается, пойдет более крупная — таким образом, изменится норма внесения. Погода, влажность, ветер также влияют на равномерность распределения удобрений. При отсутствии осадков, под прямыми солнечными лучами солнца полезное действующее вещество азота испаряется. Потеря ДВ может достигать более 30%.

При опрыскивании некоторые негативные моменты исчезают, но появляются новые — такие как ожог и стресс растений. Порывы ветра влияют на равномерность опрыскивания. При движении по неровному полю штанги опрыскивателя могут наклоняться, тем самым в одном месте будет вноситься повышенная дозировка, в другом — наоборот внесение будет гораздо ниже заданной нормы. В итоге ожоги и неравномерность распределения удобрений приводит к потере урожайности.

Почвенное инъекционное внесение удобрений

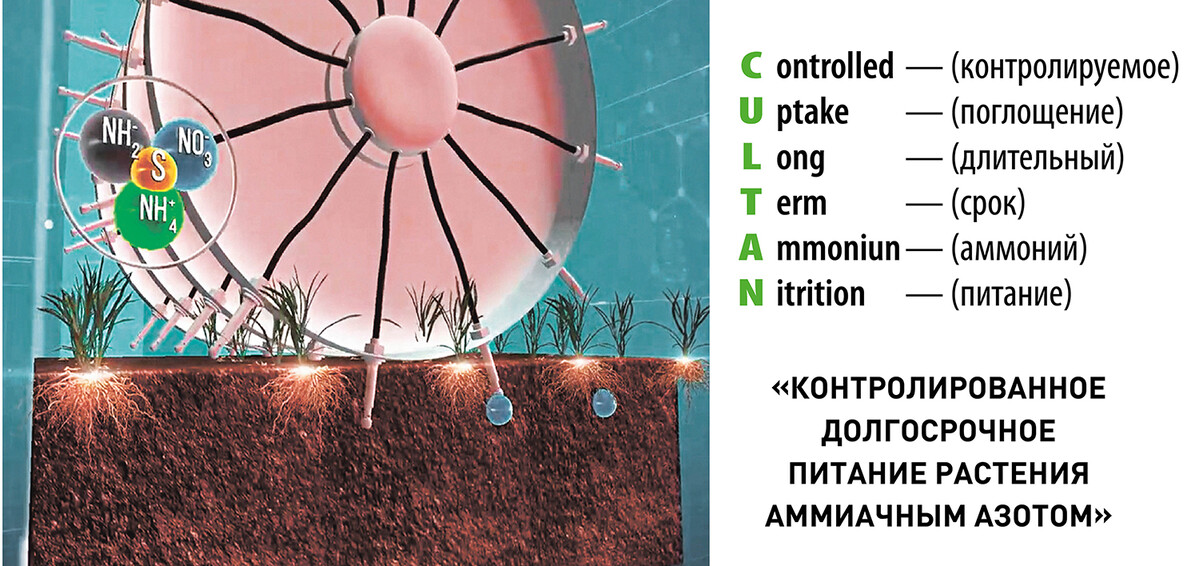

Специалисты отмечают, что с технологией внесения жидких азотных удобрений инъекционным методом вышеперечисленные риски минимизируются. На западе технология получила название Cultan (Культан) — Controlled Uptake Long Term Ammonium Nutrition, что означает: долгосрочное контролируемое потребление аммония. Речь идет преимущественно о внесении жидких удобрений.

Аммоний, в отличие от нитрата азота, является сорбентом, он откладывается в почве, не вымывается. Запасы аммония имеют ингибирующее действие на корни растений и микроорганизмы. Он стабилен. Корневая система усваивает удобрения медленно — достигается пролонгированный эффект.

Специалисты растениеводства сформулировали следующие преимущества технологии CULTAN:
● Удобрение не вымывается, а остается концентрированным в почве.
● Азот находится в непосредственной близости от корней растения — оно берет его равномерно столько, сколько необходимо на протяжении всего роста.
● Корневая система активнее развивается — растения становятся устойчивее к засухе.
● Происходит лучшая аэрация почвы через отверстия от инъекционных игл.
● Достигается максимально возможная равномерность распределения удобрений по полю.
● Упрощается подкормка растений — удобрение вносится один раз в начале вегетации.
● Опрыскиватель больше не используется под внесение жидких удобрений — увеличивается срок его службы.
● Жидким удобрениям не нужна дополнительная влага для растворения, поэтому после внесения они сразу доступны для растения.
● Растительные остатки не препятствуют проникновению удобрений в почву.
● Высокая приспособленность метода к технологиям mini-till и no-till.
● Прирост урожайности на пшенице может достигать 12–17% при одинаковой дозировкой ДВ азота, в сравнении с технологией разбрасывания удобрения или внесения с помощью опрыскивателя.

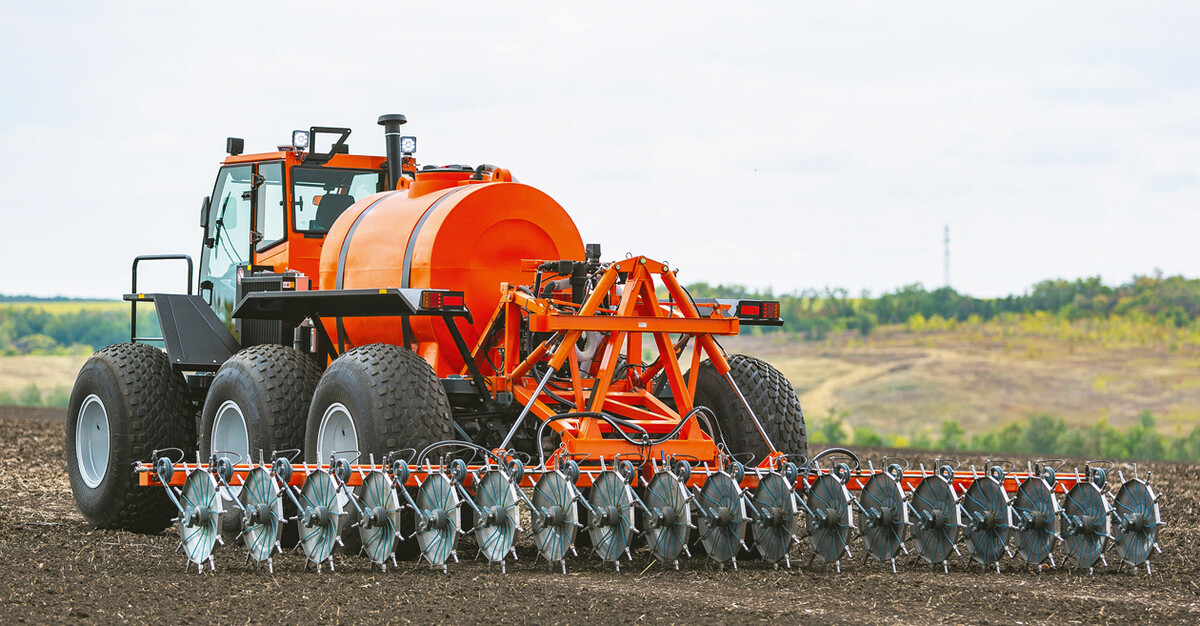

Закладка депо удобрения происходит посредством прокола почвы на глубину 6–7 сантиметров в прикорневую зону растения и впрыском через инъекционные иглы рабочего органа. Производитель сообщает, что данный аппликатор удобрений является наиболее качественным аналогом европейских ликвилайзеров.

Машина имеет три секции рабочих органов KWD

В модификациях АР‑3000/4000 с ликвилайзерами рабочие органы расположены с учетом междурядий 15 см, что позволяет вносить жидкие минеральные удобрения также по зерновым культурам.

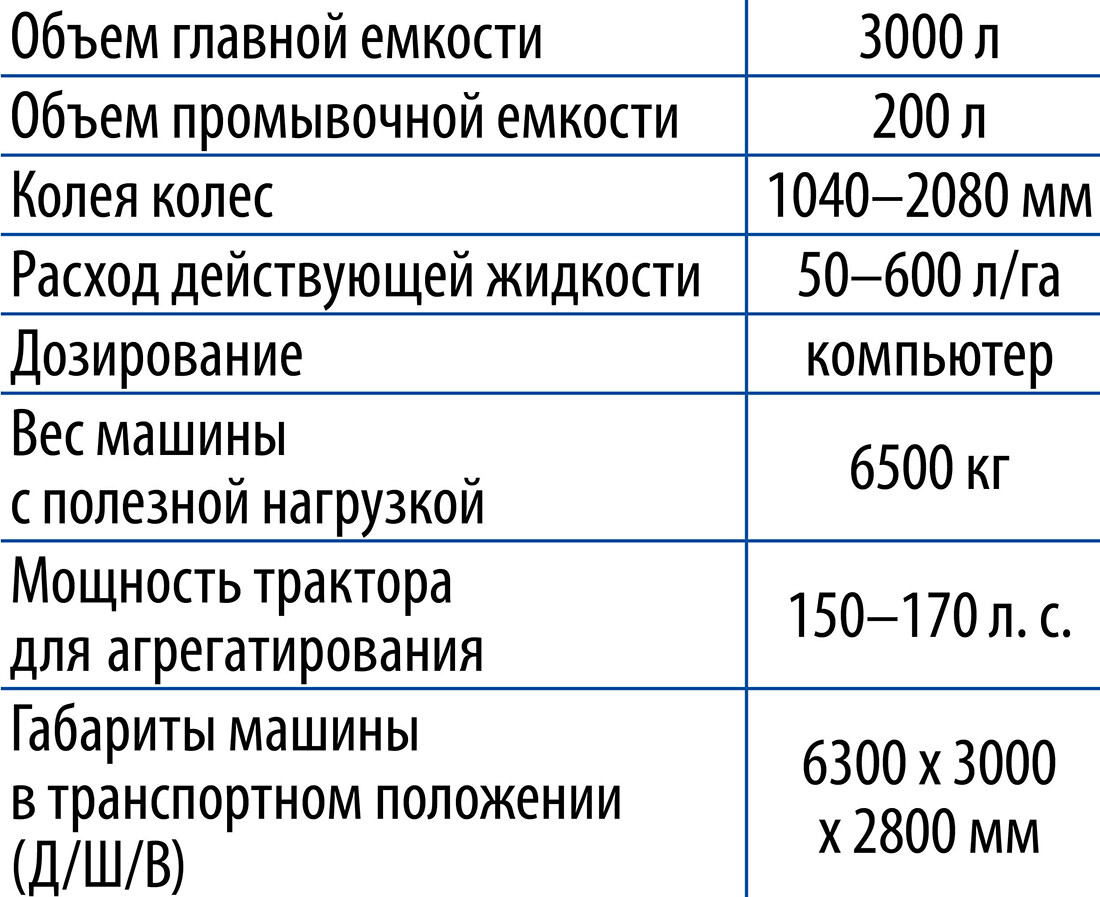

Высокопроизводительный мембранно-поршневой насос аппликатора-растениепитателя (от 200 л/мин) обеспечивает равномерное внесение жидких минеральных удобрений и комплексов с нормами вылива от 50 до 600 л/га.

Полевой компьютер (контроллер) прост в эксплуатации. Он автоматически поддерживает установленную норму вылива с высокой точностью в широком диапазоне изменения скорости.
Транспортная габаритная ширина составляет всего лишь 2,5 м, что выгодно выделяет аппликаторы-растениепитатели RSM АР‑3000/4000 среди аналогов и позволяет свободно передвигаться по дорогам общественного назначения.

Колтеры с волнистым режущим лезвием (диском) и износоустойчивым наконечником заднего ножа позволяют работать максимально эффективно и продолжительно на полях с любыми пропашными культурами. Промежуточная опора приводного вала насоса значительно снижает нагрузку на подшипниковые опоры, особенно при поворотах и разворотах. Бак выполнен из специального полиэтилена по технологии цельнолитого формования, что гарантирует его надежность и долговечность эксплуатации. Овальная форма и углубление на дне бака обеспечивают полную выработку рабочего раствора. Колыбельное крепление бака повышает надежность агрегата.

Рабочий орган выполнен из нержавеющей стали. Иглы — нержавеющая сталь с двухступенчатой закалкой, штанга — низколегированная сталь. Каждое рабочее колесо имеет свою независимую подвеску для огибания складок местности.

Отметим, что предприятие KWD из Германии обладает серьезной технологической экспертизой в данной теме и имеет более чем десятилетний опыт производства инъекционных колес и игл. Техника поставляется в Россию, а также Германию, Нидерланды, Австрию, Швейцарию, Литву, Украину.

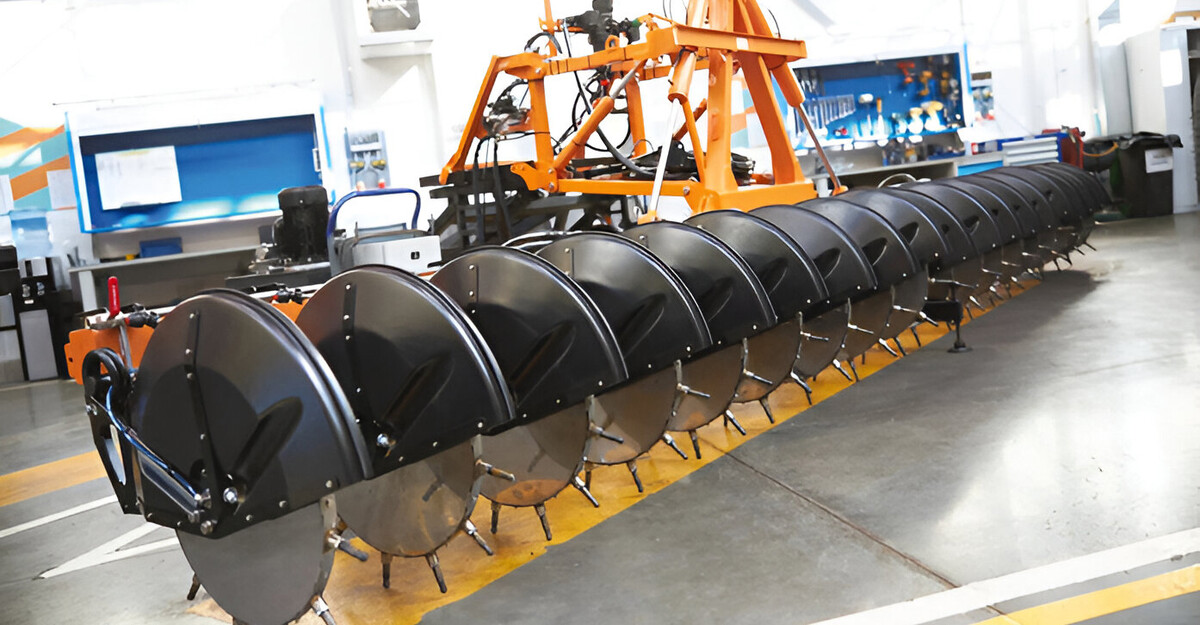

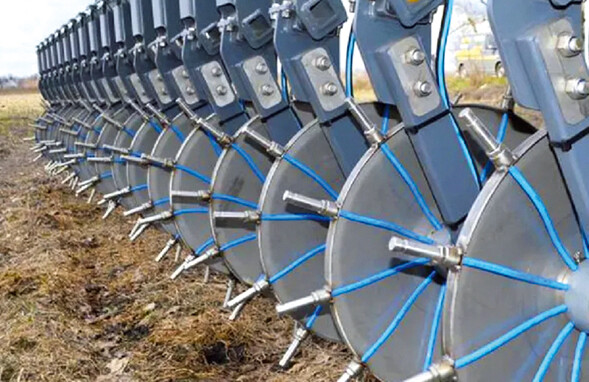

Инъекционные иглы KWD изготовлены из твердого сплава нержавеющей стали, специальная закалка способствует их минимальному износу. Игла как шприц входит в почву на глубину 6–8 см. Впрыск удобрения происходит только из иглы, направленной вниз.

Алюминиевый рычаг рабочего органа крепится к раме резиновым амортизатором.

Новый аппликатор С15-KWD на Всероссийском дне поля

Почвенный инъектор обладает четырехуровневой системой фильтрации рабочей смеси: на первом уровне производится фильтрация при закачке, на втором — очистка, на третьем — тонкая очистка, на четвертом — финальная.

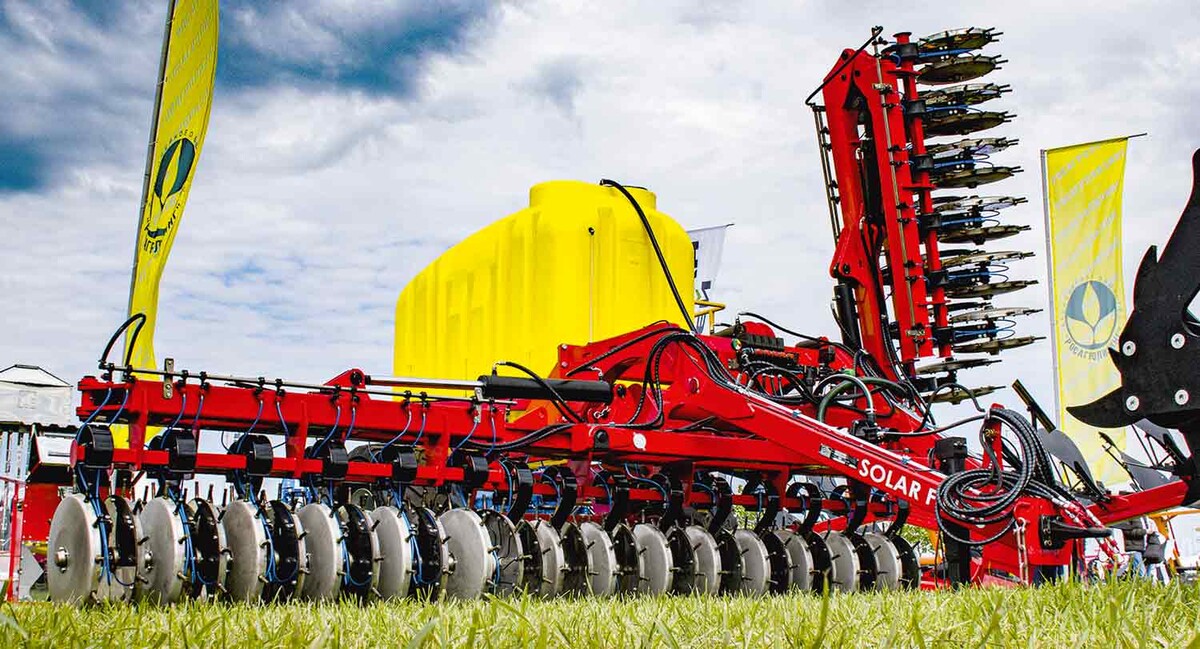

Новый инъекторный агрегат АИ-10 EURO впервые был презентован российским сельхозмашиностроительным предприятием SOLAR FIELDS в мае 2022 года на выставке «Золотая Нива» в Усть-Лабинске, а с 1 октября после прохождения испытаний стартовали официальные продажи машины.

Сейчас на заводе налажено производство одной модели АИ-10 EURO с шириной захвата 11 м. Прошли испытания машины с шириной захвата 12 м. В 2024 году ожидается серийное производство новых машин с шириной захвата 12, 14 и 16 м.

По словам заместителя генерального директора ГК SOLAR FIELDS Евгения Пикузы, у инъекторного агрегата расстояние между дисками составляет 180 мм, это меньше, чем у аналогичных машин других производителей. При этом большее количество рядков попадает под покрытие инъекционными дисками, чем, например, при расстоянии между ними 225 мм, когда каждый третий ряд не попадает в обработку. Уменьшив расстояние между дисками, инженеры предприятия увеличили зону покрытия и тем самым создали лучшие условия для повышения урожайности.

Инъектор может агрегатироваться с любым трактором мощностью от 240 л. с., имеющим прицепное устройство. Для управления используется компьютер ARAG BRAVO 180S, который устанавливается в кабине трактора. Механизатор может контролировать все параметры, касающиеся выполняемой обработки, то есть скорость движения трактора, норму внесения, количество выливаемой жидкости. Кроме этого, с расчетом на перспективу реализована возможность изменения ширины внесения и количества секций инъектора, так как существующая модель имеет две секции, а в моделях с большей шириной захвата секций будет больше.

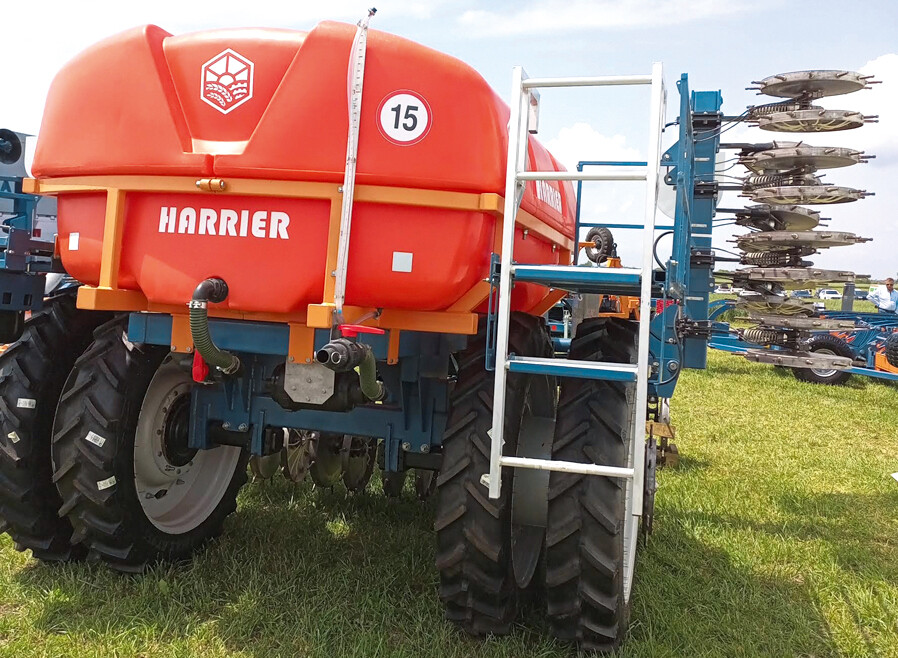

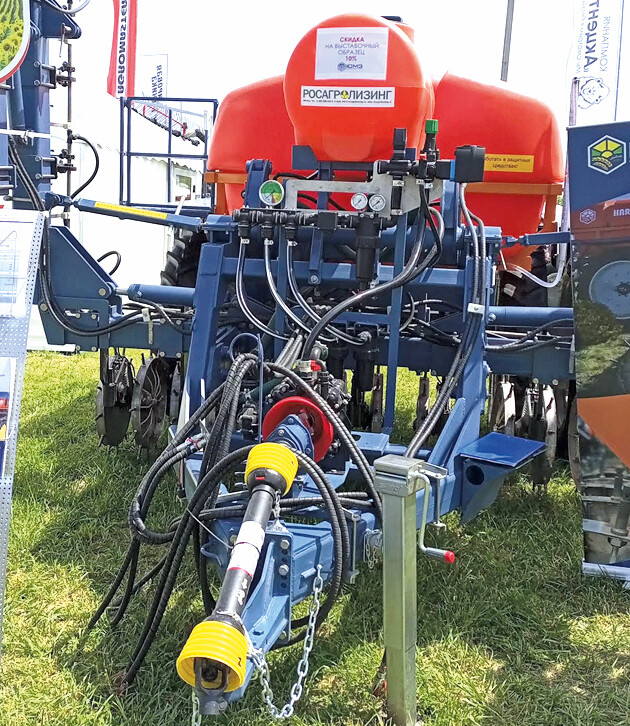

ООО «Промышленная группа «ЮМЗ» представила на агропромышленной выставке «Золотая Нива» в Краснодарском крае свой почвенный инъектор Harrier. Он предназначен для инъекционной корневой подкормки жидкими удобрениями (КАС, ЖКУ) в почву, в прикорневую зону. Благодаря этому растение сразу получает необходимое количество удобрений, которые внесены с точно заданной дозой, независимо от осадков и других условий.

Через каждую иглу на колесе поочередно в почву впрыскивается жидкое удобрение на нужную глубину. Такое внесение позволяет удобрению попасть непосредственно к корневой системе, оптимизируя питание растения.

Агрегатируется с тракторами от 120 л. с. Насос подачи рабочей жидкости: центробежный с приводом от гидросистемы трактора или мембранно-поршневой с приводом от ВОМ трактора. Завод при изготовлении использует антикоррозийные материалы и стойкие лакокрасочные покрытия.

По словам инженера ООО «МО Технология» Алексея Алексеева, первая модель была спроектирована шириной захвата 9 м 45 см и баком для ЖУ емкостью 4 м³, которую назвали: ОСА 9.45. Следующая модель была сделана с уклоном на озимые культуры, ширина захвата была увеличена до 12 м 15 см, а емкость бака для ЖУ — до 6 м³. Большую часть машин, которые сейчас отгружены в хозяйства, составляют именно 12-метровые машины. Отметим, что машины «Оса» приобрел крупнейший на юге России агрохолдинг «Степь».

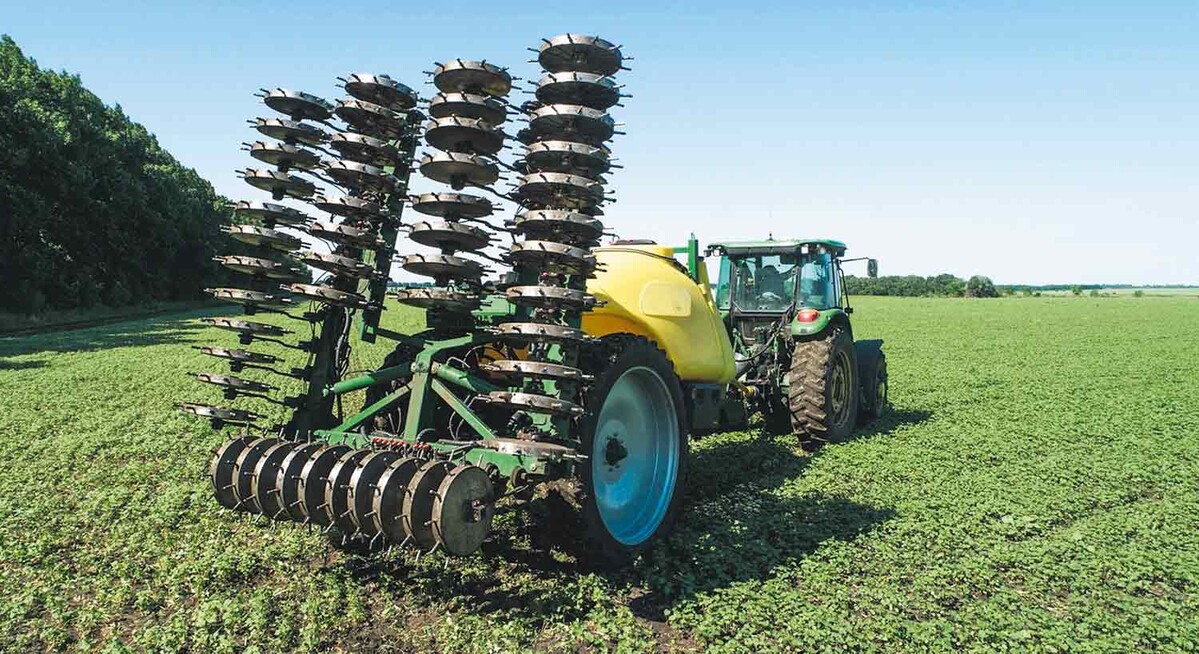

Российское сельхозмашиностроительное предприятие «Агристо» поставляет на рынок растениепитатель собственной марки «ЛиквилайРус».

Специалисты растениеводства отмечают, что это хороший аналог зарубежного растениепитателя компании «Дупорт» (Liquiliser, Duport), но с более мощной рамой для надежного заглубления игл при тяжелых условиях (в том числе в условиях прямого посева) с тракторами типа МТЗ, ХТЗ и др. Агрегат был впервые представлен на выставках «Золотая Нива» в Усть-Лабинске 22 мая 2019 г. и «День поля» в Воронежской области 27 июня 2019 г.

Сегодня модельный ряд растениепитателей от «Агристо» включает в себя комплектации с рабочей шириной захвата от 9 до 18 метров с шагом колес 25 см. Объем емкости для рабочего раствора варьируется от 4000 до 8500 литров. Расход рабочего раствора — от 250 до 600 л/га.

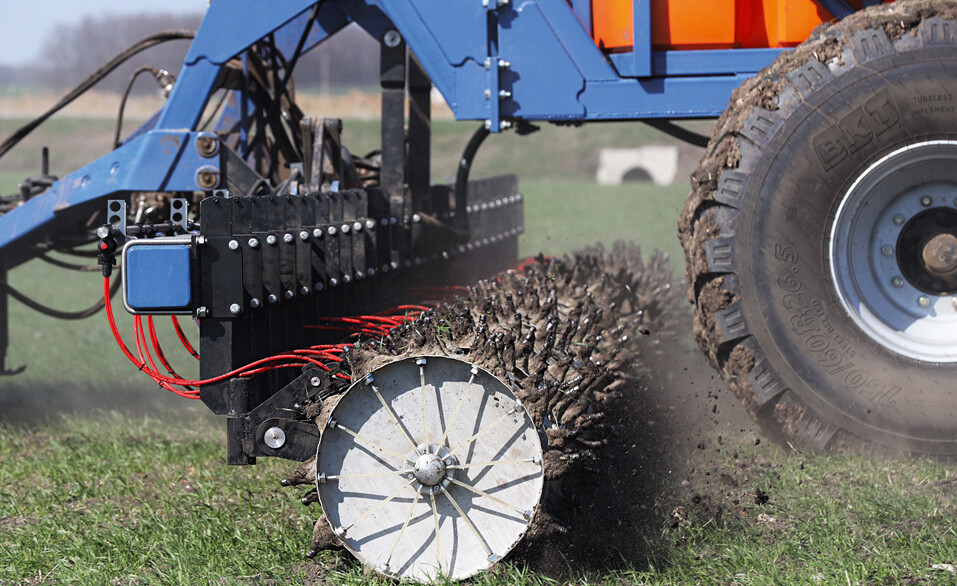

Растениепитатель для внесения жидких удобрений «ЛиквилайРус» оборудован инъекционным колесом (мультиинжектором). Это инновационная технология инъекционного впрыска, позволяющего вносить удобрения дозировано, благодаря чему исключается их неэффективное использование. Инъекционные колеса снабжены полыми иглами из твердых сплавов, и через инъекционную иглу жидкое удобрение впрыскивается в почву на глубину 6 см. На каждом колесе имеется 12 игл. Расстояние между точками инъекции составляет 13 см.

Инъекционное колесо и ступица-дозатор для «ЛиквилайРуса» выполнены из нержавеющей стали, а иглы — из легированной стали с термообработкой. Компоновка российского растениепитателя с узкими колесами и расположением рабочих органов впереди емкости позволяет вносить жидкие удобрения в почву как под зерновые культуры (сплошное), так и под пропашные (в рядок).

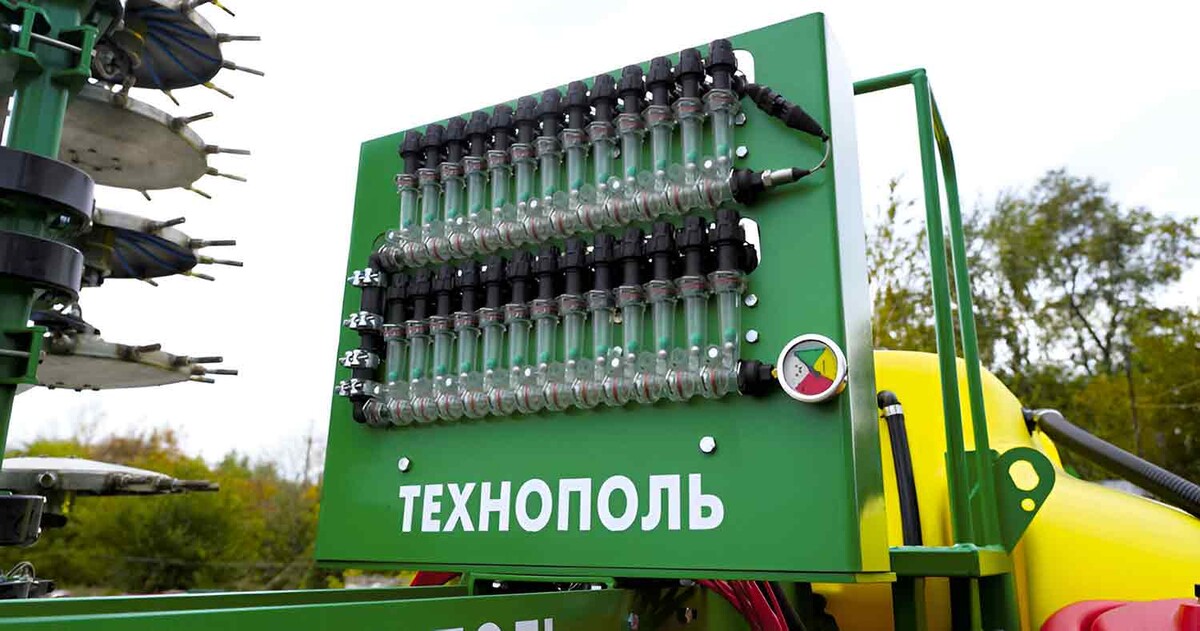

Производственная компания ООО «СД-АГРО» представила на агропромышленной выставке «Золотая Нива» в Краснодарском крае почвенный инъектор Yukon 3000.9. Оборудование выпускает предприятие «Технополь» (Воронежская область).

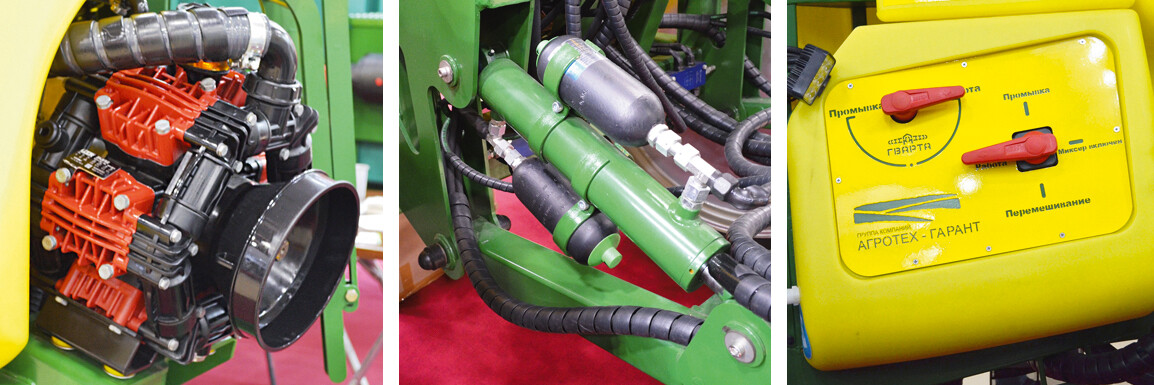

Агрегат при необходимости настраивается на междурядья от 250 мм (подкормка пшеницы) до 700 мм (подкормка пропашных культур). Установленный диск шприцевого типа позволяет вносить жидкие удобрения методом инъекции. Рама выполнена из бесшовного бруса марки стали 9Г2С.

Имеется гидрозамок регулировки глубины обработки.

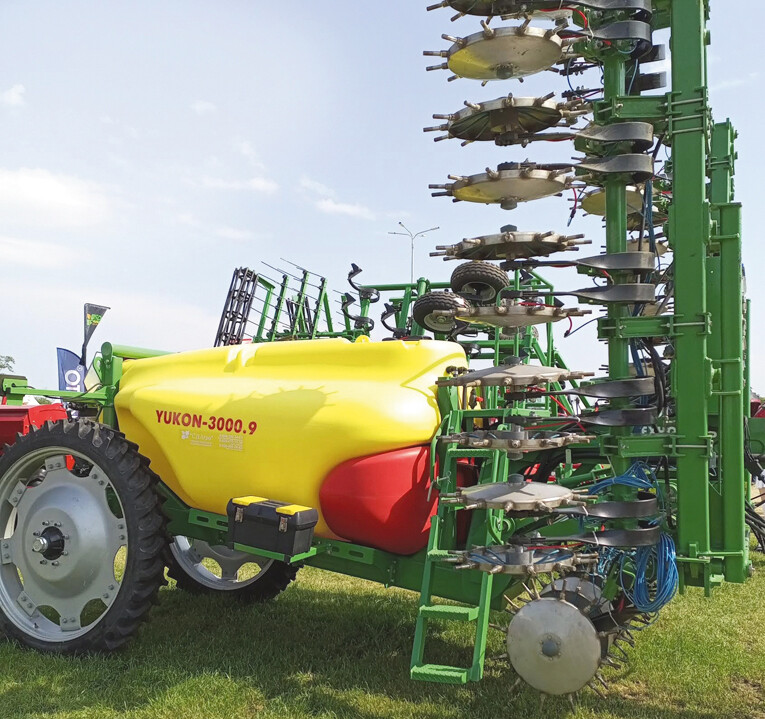

Yukon 3000.9 на выставке «Золотая Нива-2023» в Краснодарском крае

Количество колес при обработке рядов:

● междурядье 25 см — 38 шт.
● междурядье 45 см — 38 шт.
● междурядье 52 см — 36 шт.
● междурядье 70 см — 32 шт.

Агрегат для внесения жидких удобрений Yukon 3000.9 имеет ширину захвата 9 м. Производительная мощность за 1 час рабочего времени в среднем составляет 9–10 га/ч.

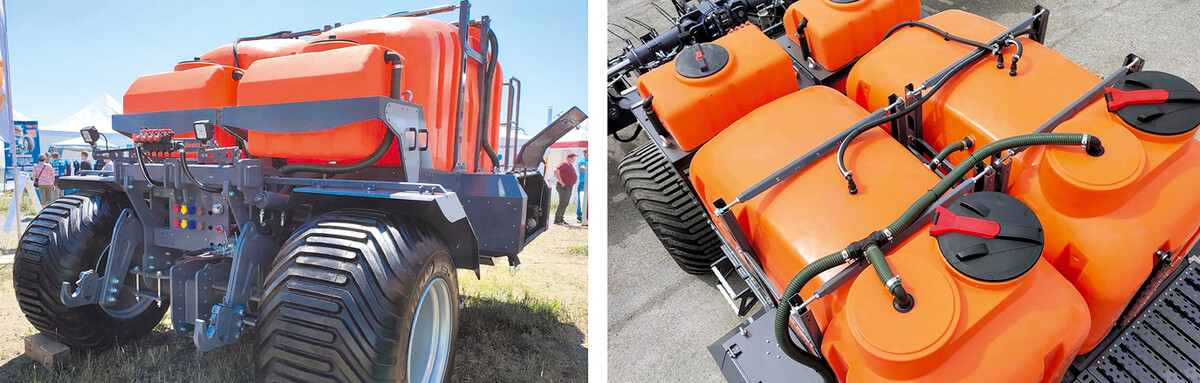

Мультиинжектор производства завода «Пегас-Агро» предназначен для точечных инъекций КАС и ЖКУ до и после посева, а также по ранним всходам. Модуль агрегатируется на самоходные опрыскиватели-разбрасыватели ТУМАН‑2М и ТУМАН‑3.

Компания Ropa, больше известная российским аграриям как производитель и поставщик техники для овощеводства, представила свой новый аппликатор DRAGON.

Специалисты компании отмечают, что дозирующее инъекционное колесо обеспечивает равномерное дозирование и точечное внесение жидких удобрений с минимальным давлением на почву. Внесение удобрений в прикорневую зону происходит на расстоянии от 10 см к стеблю. Колесо и 12 инъекционных форсунок выполнены из нержавеющей стали. Закаленный наконечник может быть как заточенным, так и тупым. Размер форсунки составляет 6–9 см. Ширина междурядья — от 25 см. Шаг иглы — 16 см.

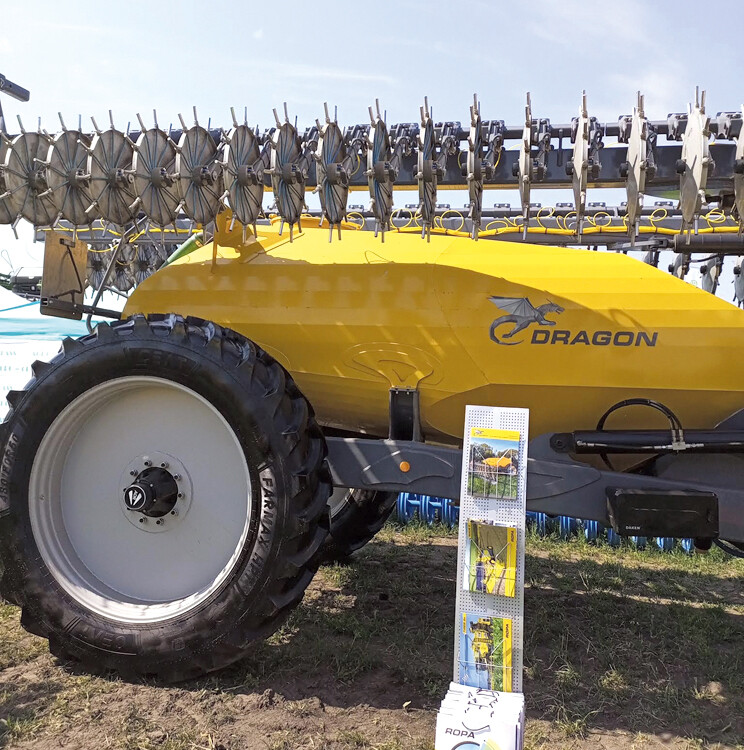

Новый аппликатор DRAGON на Всероссийском дне поля в Казани

Происходит безупречная передача прижимного усилия и точное копирование микрорельефа до 30 см.

Бак имеет объем 6000 л, выполнен из нержавеющей стали. Диаметр люка — 60 см. Шина: 480/80 R50. Регулировка ширины колеи — механическая. Аппликатор управляется компьютером из кабины трактора, который контролирует качество и точность внесения удобрений. Установлена визуальная система контроля утечки дозатора (ротаметры).

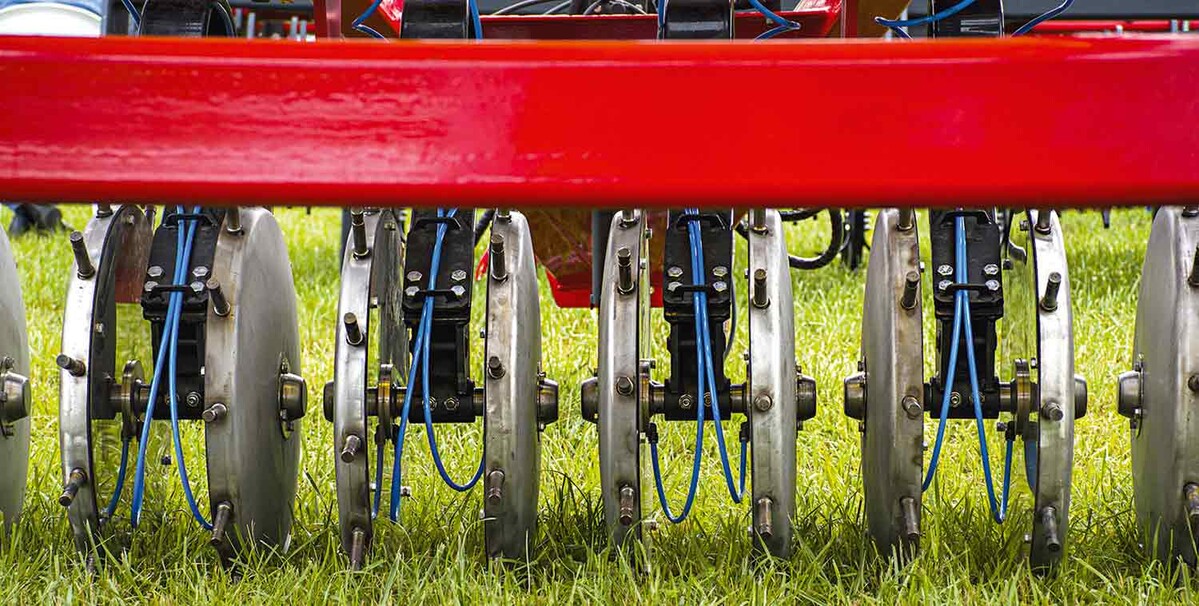

Колесо и 12 инъекционных форсунок выполнены из нержавеющей стали

Компания «Татагрохимсервис» представила на Всероссийском дне поля в Казани свой новый ликвилайзер АПВУ‑12 — агрегат почвенного внесения удобрений.

Отметим, что технология точного внесения жидких минеральных удобрений в почву с помощью инъекционных колес — один из самых эффективных способов, применяемых в современном земледелии. Инъекционные колеса снабжены полыми иглами. Через инъекционную иглу жидкое удобрение впрыскивается точечно непосредственно в корневую систему. Руководитель сервисной службы компании «Татагрохимсервис» Дамир Наилович Мингазов отметил высокую производительность агрегата.

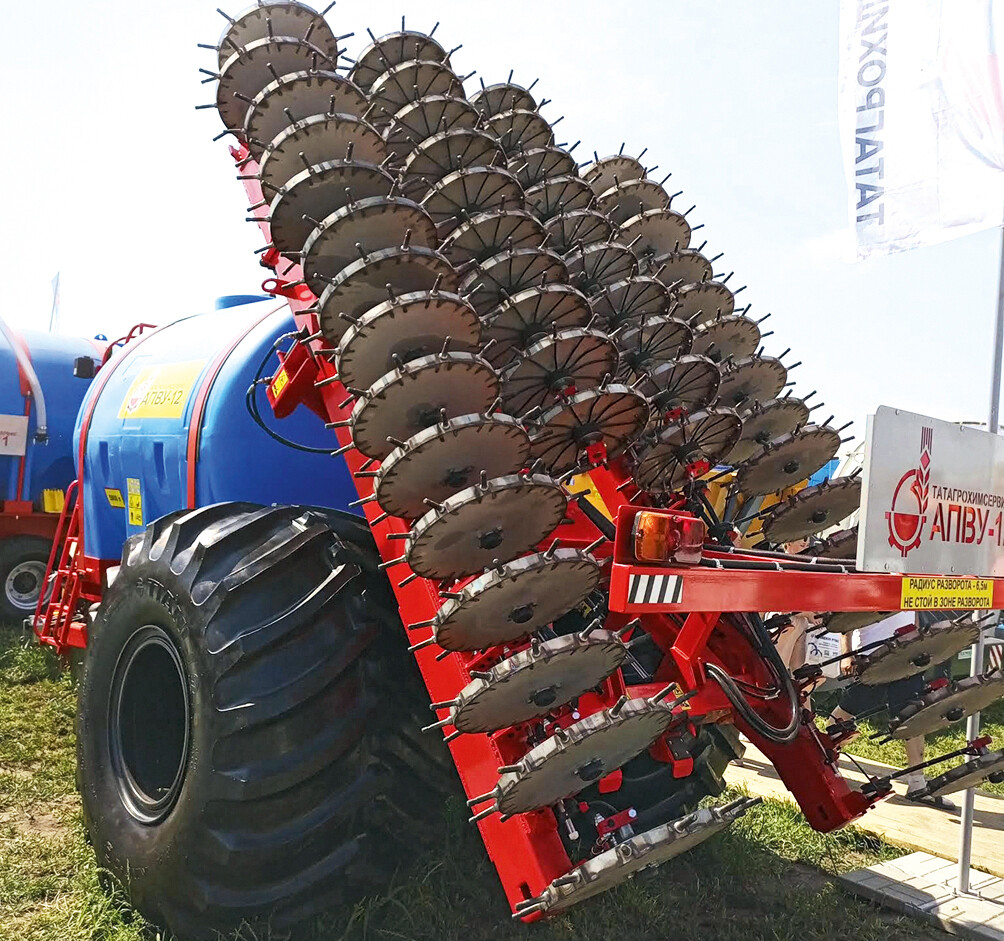

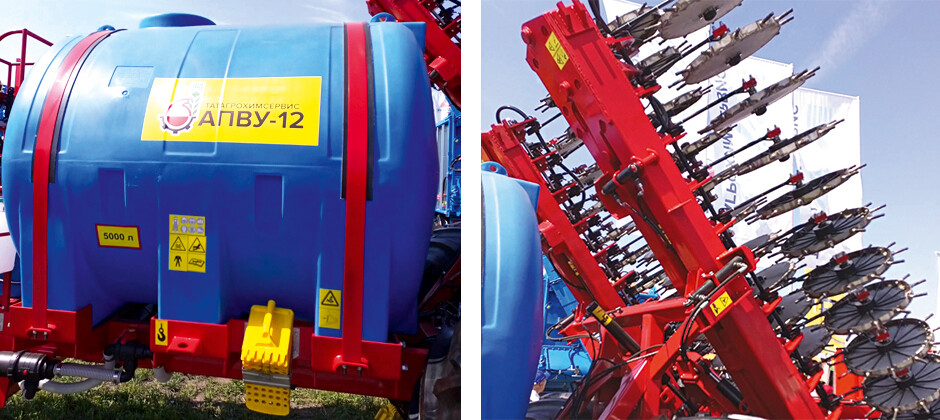

АПВУ-12 на Всероссийском дне поля в Казани

Рама нового оборудования покрыта полимерно-порошковой краской — таким образом, агрегат надежно защищен от агрессивной химической среды. Копирование рельефа осуществляется с помощью блока рабочих органов — хода пружины рабочей стойки. Дополнительно сваренные опоры усиливают диски рабочего органа. Предприятие предоставляет возможность установки насоса по выбору — от ВОМа либо от гидросистемы трактора. Рекомендуется агрегатирование с тракторами тяговым классом от 2, с дополнительным грузом спереди трактора 450 кг.
